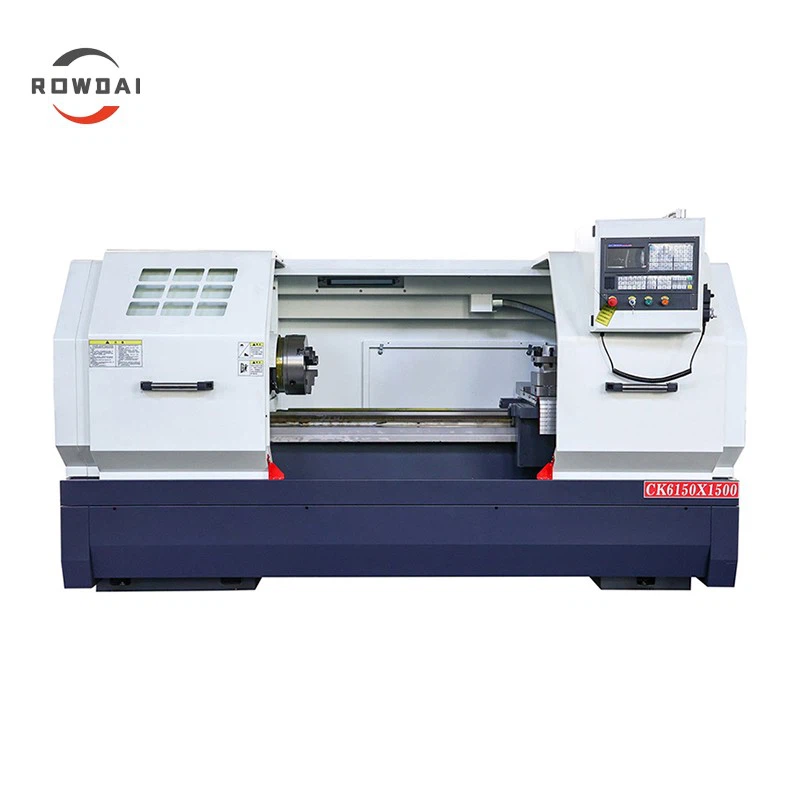

Le tour automatique de précision CNC est une machine CNC à haute-vitesse, haute-précision et très fiable. Ses principaux composants structurels : y compris la base, le lit et la poupée sont moulés à partir de matériaux à haute résistance-pour garantir la stabilité à long terme-de la machine pendant le fonctionnement.

Dotée d'une structure de banc intégrée, la machine-outil atteint une précision de positionnement élevée et assure une évacuation efficace des copeaux, ce qui la rend parfaitement adaptée aux applications d'usinage à grande-vitesse et haute-précision.

Le tour automatique de précision CNC est équipé d'une broche à haute-vitesse, haute-précision et haute-rigidité entraînée par un moteur à fréquence variable-. La broche est assemblée dans un environnement climatisé-contrôlé ; après l'assemblage, il subit une période continue de fonctionnement de 72-heures-à température constante. Une fois installé dans la machine-outil, il subit un test supplémentaire de 72 heures pour garantir la fiabilité de ses performances de haute précision.

Le tour automatique de précision CNC utilise une tourelle à outils électrique verticale à 4 stations, offrant des changements d'outils rapides et une précision de positionnement élevée.

Les axes X et Z sont équipés de vis à billes de précision pour l'alimentation. Les servomoteurs sont directement couplés aux vis à billes via des accouplements flexibles importés, à couple élevé-et à faible-inertie. Le système de support de vis à billes utilise une structure précontrainte-pour éliminer le jeu de transmission et compenser de manière proactive l'impact de la déformation thermique-qui peut survenir lors d'un fonctionnement prolongé-sur la précision de l'usinage, garantissant ainsi une précision de positionnement et de repositionnement exceptionnelle.-. De plus, la machine intègre un système de lubrification automatique centralisé avancé qui fournit une lubrification minutée, quantitative et intermittente, garantissant un fonctionnement stable et fiable.

La machine-outil présente une conception de protection entièrement fermée qui est très ergonomique, esthétique et unique en apparence. Il offre une protection fiable contre l’eau et les copeaux tout en facilitant un entretien pratique.

Paramètres techniques

Spécification	Unité	CK6150	CK6163
Max. diamètre de rotation du lit	mm	500	630
Max. diamètre de rotation du chariot	mm	275	375
Max. diamètre de coupe	mm	500	630
Longueur maximale de la pièce	mm	500 / 1000 / 1500 / 2000
Déplacement maximal de l'axe X-	mm	295	295
Course maximale de l'axe Z-	mm	500 / 1000 / 1500 / 2000
Unité de déplacement min. de l'axe X/Z	mm	0.001	0.001
Diamètre du trou traversant de la broche	mm	82 / 105	82 / 105
Série de broches		3 étapes	3 étapes
Vitesse limite de broche	tr/min	45-1600	12-1600
Extrémité de broche		A2-8	A2-8
Puissance du moteur principal	KW	7.5	7.5
Convertisseur de fréquence	KW	7.5	7.5
Axe X/Z	N-m	5/7.5	5/7.5
Vitesse de déplacement rapide sur l'axe X	m/min	6/8	6/8
Type de porte-outil		Tourelle pour outils électriques à 4 positions	Tourelle pour outils électriques à 4 positions
Taille de la barre de tolérance	mm	25*25	25*25
Précision de positionnement répété du porte-outil	mm	Inférieur ou égal à 0,004	Inférieur ou égal à 0,004
Diamètre du manchon de poupée mobile	mm	75	75
Course du manchon de poupée mobile	mm	130	130
Trou conique central de la poupée mobile		MT5	MT5
