Description des produits

La machine adopte une configuration de type lit intégré, colonne fixe et banc-avec une poupée montée sur le côté-. La table de travail est conçue comme une structure à coulisses croisées avec des chariots supérieur et inférieur. La poupée mobile se déplace verticalement le long des rails de guidage de la colonne et le mouvement principal de la machine est le mouvement rotatif de la broche.

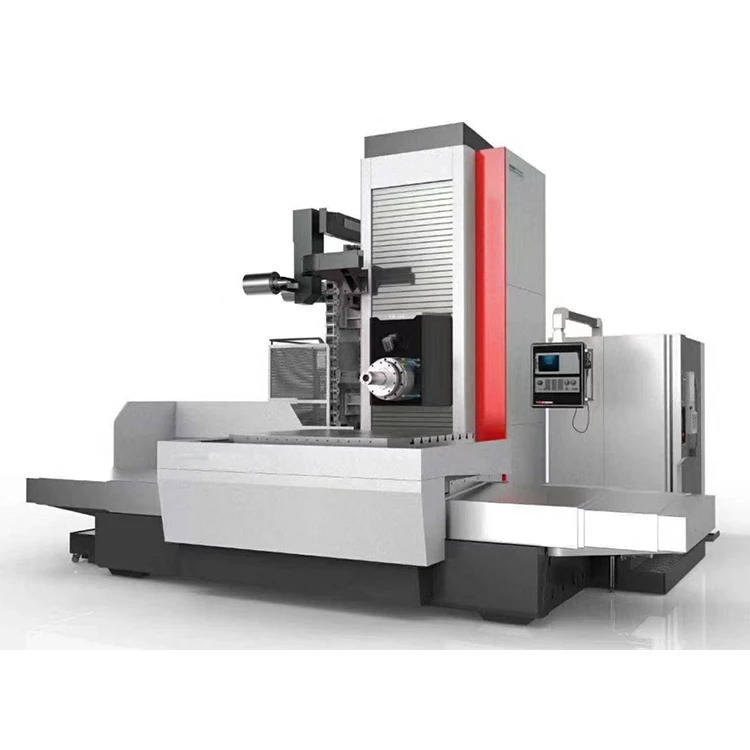

automatic boring and milling machine

ProduitsCaractéristiques

Article	Spécification	Unité	TK6111S
Poupée et broche	Diamètre de la broche d'alésage	mm	110
	Alésage conique de broche	-	7h24 ISO 50
	Type de porte-outil	-	BT50
	Spécification du goujon de traction	-	P50T-I
	Plage de vitesse de broche	tr/min	10 – 2000
	Puissance nominale du moteur principal	kW	15
	Couple de broche maximal	N·m	1200
	Poussée axiale maximale de la broche	N	15000
	Min. distance entre le centre de la broche et la surface de la table de travail	mm	0 – 2000
	Distance entre la face d'extrémité de la broche et le centre de la table de travail	mm	0 – 1500
Table de travail	Dimension hors tout de la table de travail	mm	1250 × 1400
Table de travail	Capacité de charge maximale de la table de travail	kilos	5000
Magasin d'outils (en option)	Capacité du magasin d'outils	pièces	40
	Max. diamètre de l'outil / Max. longueur de l'outil	mm	125 / 400
	Poids maximum d'un seul outil	kilos	25
	Outil-pour-temps de changement d'outil	s	16
Déplacement de l'axe	Axe X- (déplacement transversal de la table de travail)	mm	2000
	Axe Y- (déplacement vertical de la poupée)	mm	2000
	Axe Z- (déplacement longitudinal de la table de travail)	mm	1500
	Axe W- (déplacement axial de la broche)	mm	600
Plage de vitesse d'alimentation	Axe X/Y/Z	mm/min	2.5 – 10000
Plage de vitesse d'alimentation	Axe W	mm/min	2.5 – 10000
Vitesse de déplacement rapide	Axe X/Y/Z	mm/min	10000
	Axe W	mm/min	10000
	Axe B	tr/min	1
Précision de positionnement	Axes X, Y, Z	mm	0.015
	Axe W	mm	0.02
	Axe B	″ (seconde d'arc)	8
Répéter la précision du positionnement	Axes X, Y, Z	mm	0.012
	Axe W	mm	0.012
	Axe B	″ (seconde d'arc)	6
Puissance électrique totale (environ)	-	kVA	50
	-	mm	6500 × 4100 × 4000
	-	kilos	23500
Tôlerie & protection machines	Enceinte complète de la machine	-	Enceinte complète de la machine

Paquet de produits

automatic boring and milling machine

Pourquoi nous choisir

1. Qualité fiable garantie

Toutes les pièces moulées subissent un traitement de vieillissement naturel pendant plus d'un an. Toutes les pièces de commande électrique passent le test de vieillissement de 72 heures. Tous les équipements finis effectuent un test de fonctionnement de 72 heures avant la livraison.

2.Le service après-vente-est garanti.

Nous apporterons une solution dans les 8 heures après réception d'une demande de réparation et arriverons sur place dans les 24 heures ! L'entreprise promet solennellement une maintenance à vie et une consultation technique gratuite !

3. Formation gratuite

Nous fournissons des services de formation gratuits. Les clients sont autorisés à envoyer du personnel dans notre entreprise pour recevoir une formation gratuite au fonctionnement et une formation élémentaire en maintenance.

Usine

Fabricant professionnel de CNC-à usage intensif :

Avec des années d'expérience en R&D et en production dans les machines-outils CNC-pour travaux lourds, nous disposons d'une technologie mature et d'un système de contrôle qualité parfait pour garantir une qualité de produit fiable et des performances stables-pour travaux lourds.

Service de personnalisation :

Nous proposons des configurations personnalisées flexibles (vitesse de broche, système de contrôle, 4ème/5ème axe, système de refroidissement) pour répondre aux besoins personnalisés-d'usinage intensif des clients.

Assistance après-vente-internationale :

Nous fournissons des services après-vente-à guichet unique à l'étranger{{1}, comprenant des conseils d'installation sur-site, une formation d'opérateur professionnel et un approvisionnement à long terme-de pièces de rechange d'origine pour garantir le fonctionnement stable des équipements dans les usines à l'étranger.

Assurance qualité stricte :

Toutes les machines-outils-pour usage intensif sont soumises à des tests de charge rigoureux et à une détection de précision avant livraison, avec une garantie de 12 mois pour les composants principaux et une assistance technique à vie.
