L'ajustement des paramètres de coupe sur un tour vertical CNC est crucial pour obtenir des performances, une précision et une efficacité optimales dans les opérations d'usinage. En tant que fournisseur de tours verticaux CNC, j'ai pu constater par moi-même comment les bons paramètres de coupe peuvent faire toute la différence dans le produit final. Dans ce blog, je partagerai quelques conseils sur la façon d'ajuster efficacement ces paramètres.
Comprendre les bases des paramètres de coupe
Avant de plonger dans le processus de réglage, passons rapidement en revue les principaux paramètres de coupe que vous devrez prendre en compte :
- Vitesse de coupe (Vc): C'est la vitesse à laquelle le tranchant de l'outil se déplace par rapport à la pièce. Il est généralement mesuré en mètres par minute (m/min) ou en pieds de surface par minute (SFM).
- Vitesse d'avance (f): La vitesse d'avance est la distance à laquelle l'outil avance dans la pièce par tour de broche. Il est généralement mesuré en millimètres par tour (mm/r) ou en pouces par tour (ipr).
- Profondeur de coupe (ap): C'est l'épaisseur de la matière enlevée en un seul passage de l'outil. Il est mesuré en millimètres (mm) ou en pouces (po).
Ces paramètres sont interdépendants et la modification de l’un peut affecter les autres. Par exemple, l'augmentation de la vitesse de coupe peut nécessiter une diminution de l'avance ou de la profondeur de coupe pour maintenir la durée de vie de l'outil et l'état de surface.
Facteurs affectant les paramètres de coupe
Plusieurs facteurs peuvent influencer le choix des paramètres de coupe, notamment :
- Matériau de la pièce: Différents matériaux ont des propriétés différentes, telles que la dureté, la ténacité et la conductivité thermique. Par exemple, la découpe d’un matériau dur comme l’acier inoxydable nécessitera des paramètres différents de la découpe d’un matériau plus tendre comme l’aluminium.
- Matériau et géométrie de l'outil: Le type de matériau de l'outil (par exemple, carbure, acier rapide) et sa géométrie (par exemple, angle de coupe, angle de dépouille) peuvent affecter les performances de coupe. Un outil tranchant avec la bonne géométrie coupera plus efficacement et produira une meilleure finition de surface.
- Capacités des machines: La puissance, la rigidité et la plage de vitesse de broche de votre tour vertical CNC limiteront également les paramètres de coupe que vous pouvez utiliser. Assurez-vous de respecter les spécifications de la machine pour éviter de la surcharger.
- Finition de surface et tolérance souhaitées: Si vous avez besoin d'une finition de surface de haute qualité ou de tolérances serrées, vous devrez ajuster les paramètres de coupe en conséquence. Généralement, une vitesse d’avance et une profondeur de coupe plus faibles se traduiront par une meilleure finition de surface.
Guide étape par étape pour ajuster les paramètres de coupe
Maintenant que nous comprenons les bases, passons en revue le processus d'ajustement des paramètres de coupe sur un tour vertical CNC :
Étape 1 : Sélectionnez le bon outil
Choisissez un outil adapté au matériau de la pièce à usiner et à l'opération d'usinage. Tenez compte du matériau, de la géométrie et du revêtement de l'outil. Par exemple, les outils en carbure sont souvent utilisés pour l'usinage à grande vitesse de matériaux durs, tandis que les outils en acier rapide conviennent mieux aux matériaux plus tendres.
Étape 2 : Déterminer les paramètres de coupe recommandés
Reportez-vous aux recommandations du fabricant de l'outil ou aux manuels d'usinage pour obtenir un premier ensemble de paramètres de coupe. Ces recommandations sont basées sur des tests approfondis et peuvent servir de point de départ pour vos ajustements.
Étape 3 : Définir la vitesse de coupe
Calculez la vitesse de coupe en fonction du diamètre de la pièce et de la vitesse de coupe recommandée pour l'outil et le matériau. Vous pouvez utiliser la formule suivante :
Vc = π × D × n / 1000
où Vc est la vitesse de coupe en m/min, D est le diamètre de la pièce en mm et n est la vitesse de broche en tours par minute (RPM).
Par exemple, si vous usinez une pièce d'un diamètre de 100 mm et que la vitesse de coupe recommandée est de 100 m/min, la vitesse de broche sera :
n = Vc × 1000 / (π × D) = 100 × 1000 / (π × 100) ≈ 318 tr/min
Étape 4 : Définir la vitesse d'alimentation
L'avance dépend de la vitesse de coupe, de la géométrie de l'outil et de l'état de surface souhaité. Commencez avec une vitesse d'alimentation prudente et augmentez-la progressivement jusqu'à obtenir les résultats souhaités. Vous pouvez utiliser la formule suivante pour calculer la vitesse d'avance :
f = fr × n
où f est la vitesse d'avance en mm/r, fr est la vitesse d'avance par dent en mm/dent et n est la vitesse de broche en tr/min.
Par exemple, si l'avance recommandée par dent est de 0,1 mm/dent et que la vitesse de broche est de 318 tr/min, l'avance sera :
f = 0,1 × 318 = 31,8 mm/min
Étape 5 : Définir la profondeur de coupe
La profondeur de coupe doit être choisie en fonction du matériau de la pièce à usiner, de la résistance de l'outil et des capacités de la machine. Commencez par une petite profondeur de coupe et augmentez-la progressivement jusqu'à atteindre la valeur maximale autorisée. Une règle générale est de maintenir la profondeur de coupe inférieure à 10 % du diamètre de l'outil.
Étape 6 : Surveiller et ajuster
Une fois que vous avez défini les paramètres de coupe, démarrez l'opération d'usinage et surveillez de près le processus de coupe. Faites attention aux forces de coupe, à l'usure de l'outil, à l'état de surface et à la formation de copeaux. Si vous remarquez des problèmes, tels qu'une usure excessive de l'outil ou une mauvaise finition de surface, ajustez les paramètres de coupe en conséquence.
Conseils pour optimiser les paramètres de coupe
- Utilisez un liquide de coupe: Les liquides de coupe peuvent aider à réduire la friction, à refroidir l'outil et la pièce à usiner et à améliorer l'évacuation des copeaux. Choisissez un fluide de coupe adapté au matériau de la pièce à usiner et à l'opération d'usinage.
- Effectuer une surveillance de l'usure des outils: Inspectez régulièrement l'outil pour déceler l'usure et remplacez-le si nécessaire. L'usure des outils peut affecter les performances de coupe et la finition de la surface. Il est donc important de maintenir les outils en bon état.
- Optimiser la stratégie d'usinage: Envisagez d'utiliser différentes stratégies d'usinage, telles que les passes d'ébauche et de finition, pour améliorer l'efficacité et la qualité du processus d'usinage. Les passes d'ébauche peuvent éliminer rapidement la majeure partie de la matière, tandis que les passes de finition peuvent obtenir l'état de surface et la tolérance souhaités.
Conclusion
L'ajustement des paramètres de coupe sur un tour vertical CNC est une compétence essentielle qui peut avoir un impact significatif sur les performances et la qualité de vos opérations d'usinage. En comprenant les bases des paramètres de coupe, en prenant en compte les facteurs qui les affectent et en suivant une approche systématique d'ajustement, vous pouvez optimiser le processus de coupe et obtenir les meilleurs résultats.

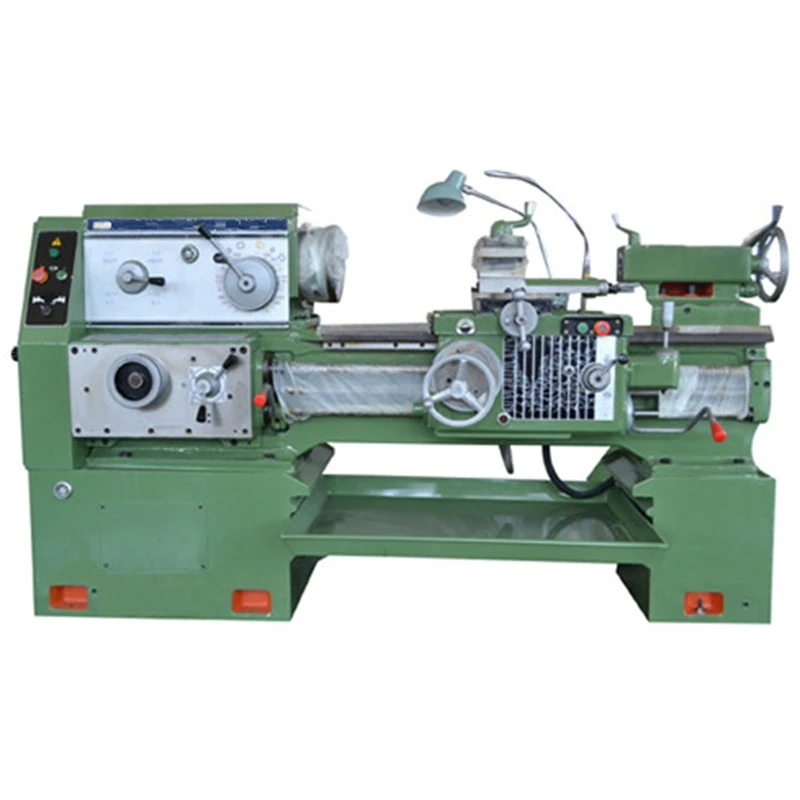

Si vous êtes à la recherche d'unTour vertical, unTour conventionnel, ou unTour CNC robuste, nous sommes là pour vous aider. Notre équipe d’experts peut vous fournir les conseils et l’assistance dont vous avez besoin pour choisir la bonne machine et optimiser vos paramètres de coupe. Contactez-nous dès aujourd'hui pour entamer une conversation sur vos besoins en usinage.
Références
- Manuel d'usinage, 31e édition
- Catalogues des fabricants d'outils
