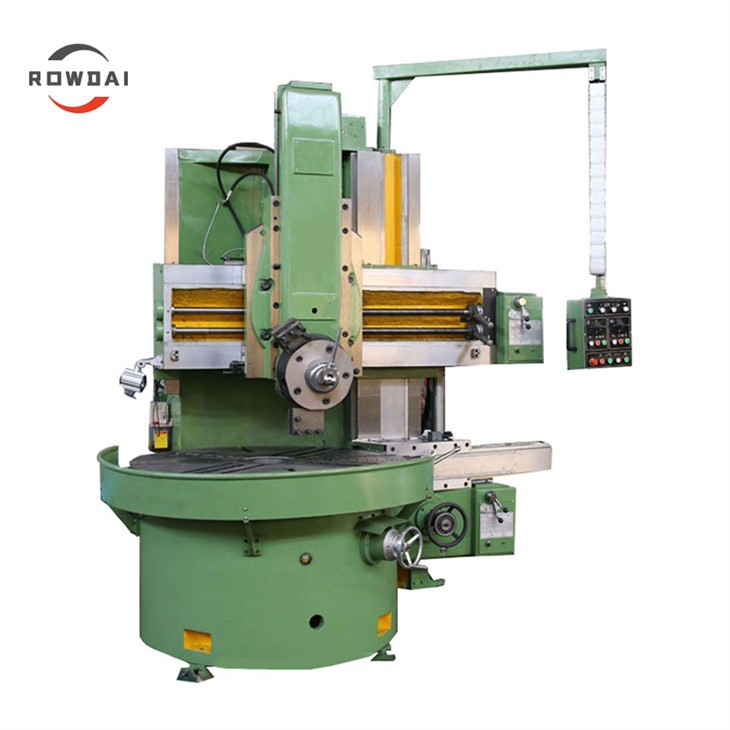

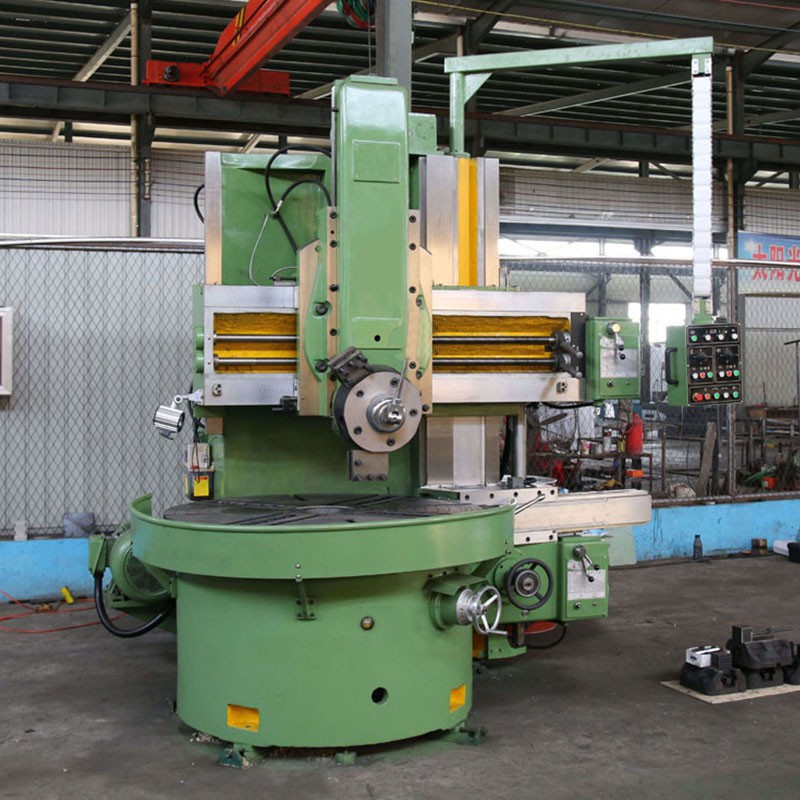

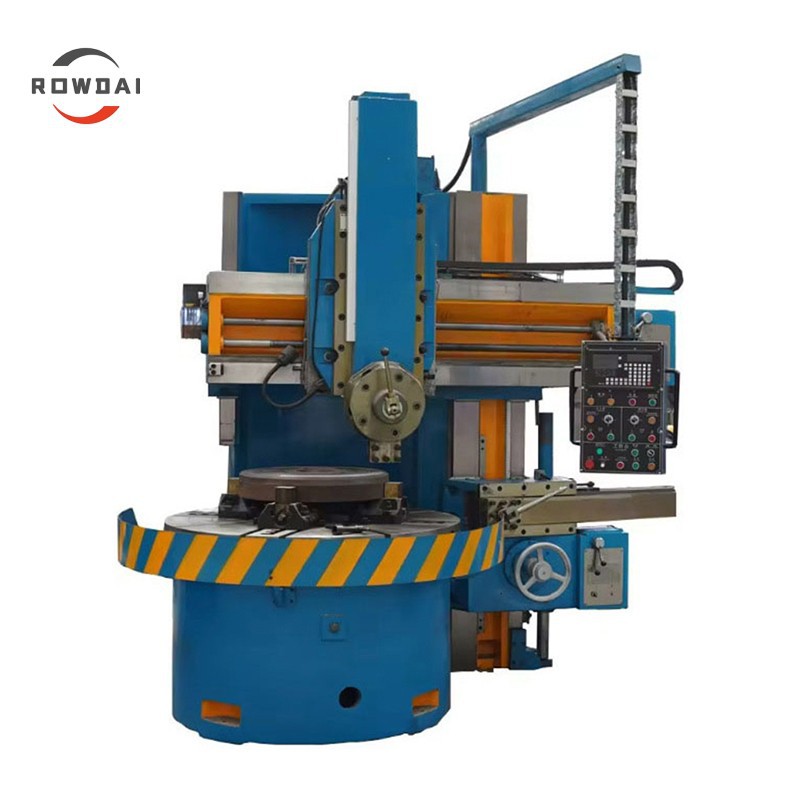

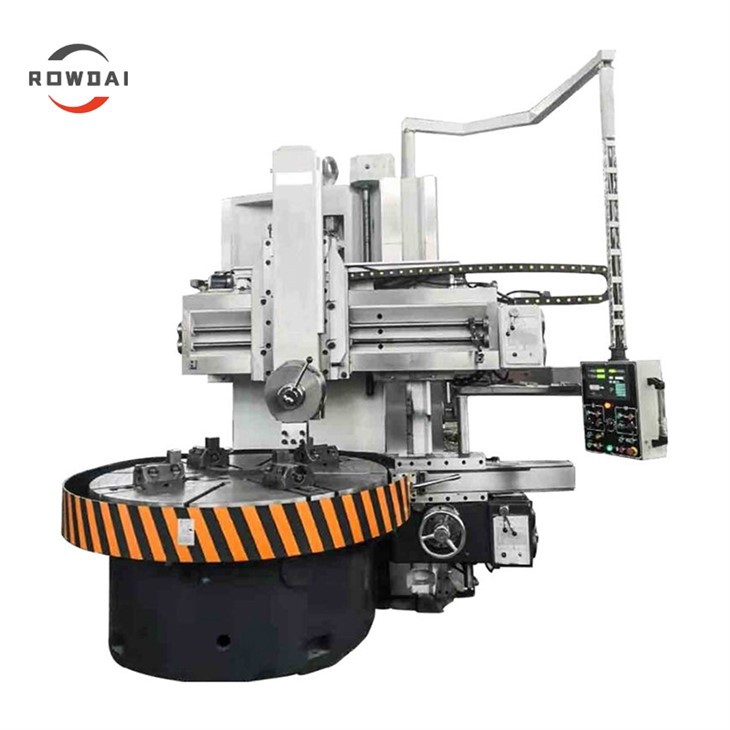

Caractéristiques
- Ce tour vertical convient à l'usinage dans diverses industries et peut être utilisé pour le tournage d'ébauche et de finition de surfaces cylindriques internes et externes, de surfaces coniques, de faces d'extrémité et de rainures.
- La base, la table de travail, le cadre de lit, les traverses et les autres composants principaux sont fabriqués en fonte grise à haute résistance-et à l'usure-et trempés pour éliminer les contraintes internes et empêcher la déformation.
- Les surfaces de guidage des colonnes et des poutres sont durcies par trempe à haute fréquence, avec une dureté de HRC48-55.
- La table de travail utilise des guidages hydrodynamiques et les roulements radiaux de broche sont des roulements à rouleaux cylindriques à double -rangée de type NN30, ce qui permet d'obtenir une capacité de charge élevée de la table de travail et une grande précision de rotation.

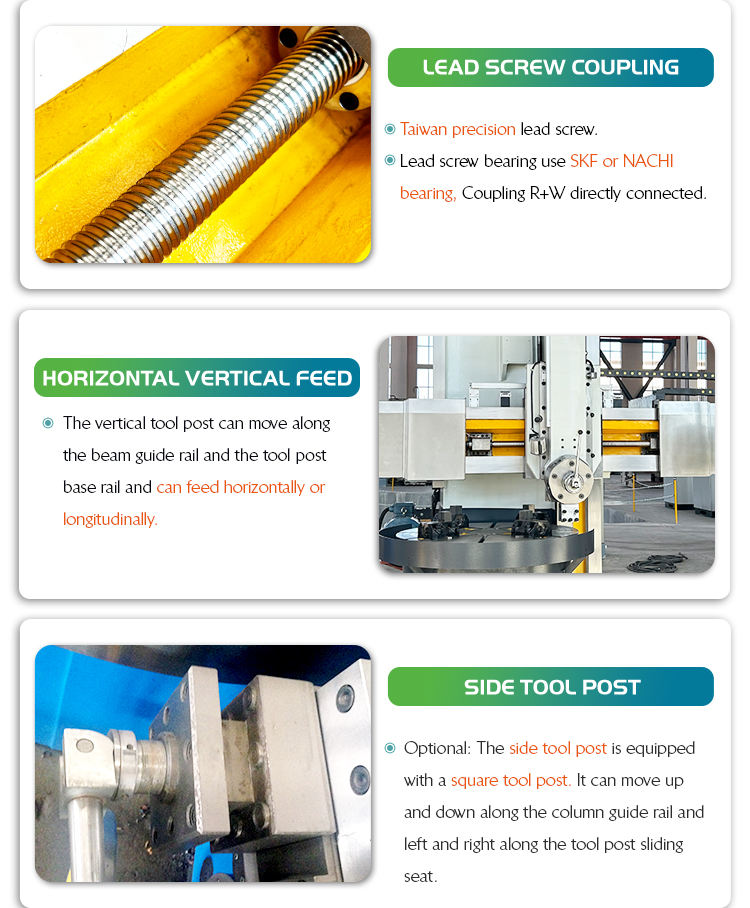

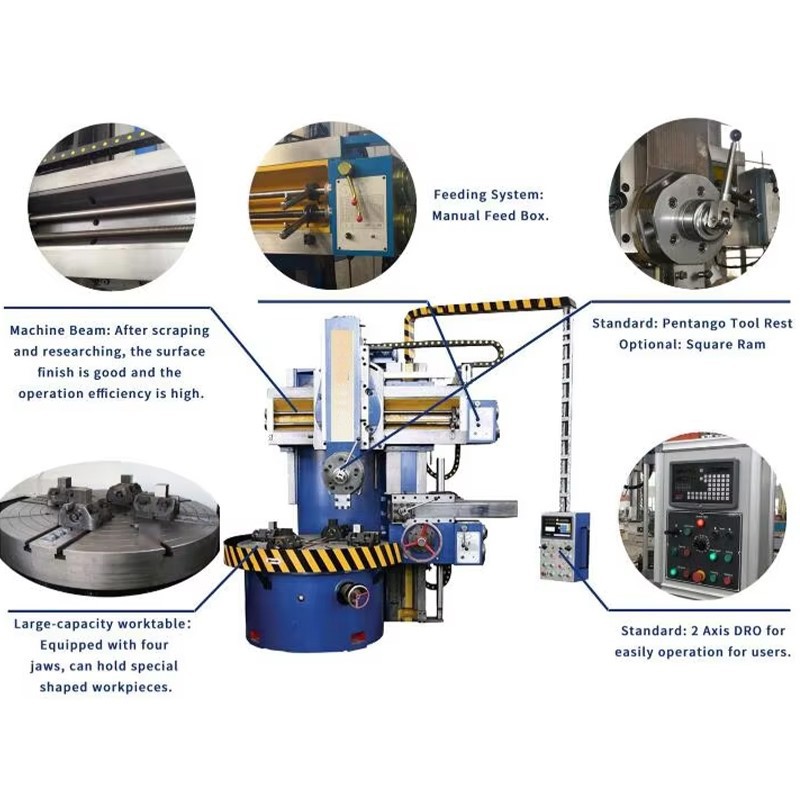

- Le poste à outils vertical est équipé d'un porte-outil pentagonal et le poste à outils latéral est équipé d'un porte-outil carré ; les deux postes d'outils sont équilibrés hydrauliquement.

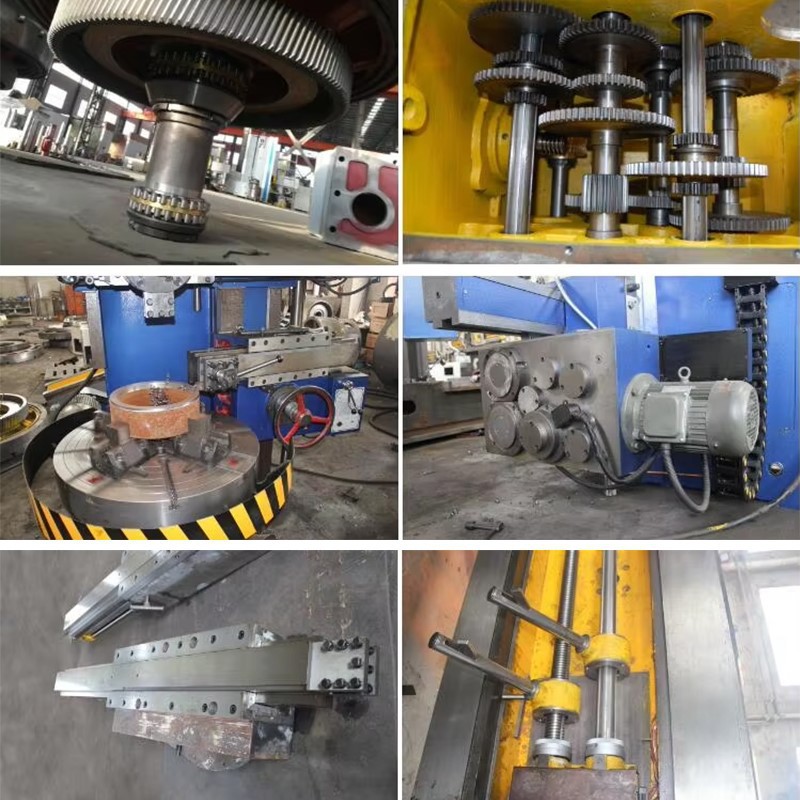

- L'entraînement de broche du tour vertical est alimenté par un moteur à courant alternatif, via un mécanisme de changement de vitesse de broche à 16 étages, permettant ainsi d'obtenir une large gamme de vitesses de table.
- Le système électrique de la machine-outil est contrôlé par PLC et équipé d'un dispositif d'affichage numérique, garantissant une plus grande fiabilité.
- Le tour vertical a une apparence attrayante, une bonne ergonomie et est facile à utiliser.
- Des poteaux d'outils latéraux et des accessoires de tournage conique sont disponibles sur demande.
Paramètres techniques
|
Spécification |
Unité |
C5110 |
C5112 |
C5116 |
C5120 |
C5123 |
C5126 |
C5132 |
|
Max. diamètre de coupe. |
mm |
1000 |
1250 |
1600 |
2000 |
2300 |
2600 |
3200 |
|
Diamètre du tableau. |
mm |
900 |
1000 |
1400 |
1800 |
2000 |
2300 |
2830 |
|
Max. hauteur de la pièce |
mm |
800 |
1000 |
1000 |
1250 |
1350 |
1350 |
1500 |
|
Max. poids de la pièce |
t |
2 |
3.5 |
5 |
8 |
8 |
10 |
12 |
|
Max. couple de table |
20 |
25 |
30 |
40 |
40 |
45 |
45 |
|
|
Plage de vitesse de rotation de la table |
tr/min |
8-250 |
6.2-200 |
5-160 |
3.2-100 |
3.2-80 |
2.5-63 |
2-63 |
|
Force de coupe maximale du |
KN |
18 |
18 |
22 |
22 |
22 |
22 |
22 |
|
Déplacement vertical du porte-outil |
degré |
±30 degrés |
±30 degrés |
±30 degrés |
±30 degrés |
±30 degrés |
±30 degrés |
±30 degrés |
|
Plage de vitesses d'avance (12 étapes) |
mm/min |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
|
Déplacement horizontal du rail |
mm |
670 |
700 |
915 |
1050 |
1180 |
1600 |
1800 |
|
Déplacement du champignon du rail |
mm |
650 |
650 |
800 |
800 |
800 |
800 |
800 |
|
Vitesse de déplacement rapide de |
mm/min |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
|
Vitesse de levage du faisceau |
mm/min |
440 |
440 |
440 |
440 |
440 |
440 |
440 |
|
Section transversale de la tige de couteau- |
mm |
30x40 |
30x40 |
30x40 |
30x40 |
30x40 |
30x40 |
30x40 |
|
Puissance du moteur principal |
KW |
18.5 |
22 |
22/30 |
30 |
30 |
37 |
45 |
|
Poids de la machine |
t |
8.5 |
9 |
12.5 |
17.5 |
18.5 |
21 |
26 |
