Description des produits

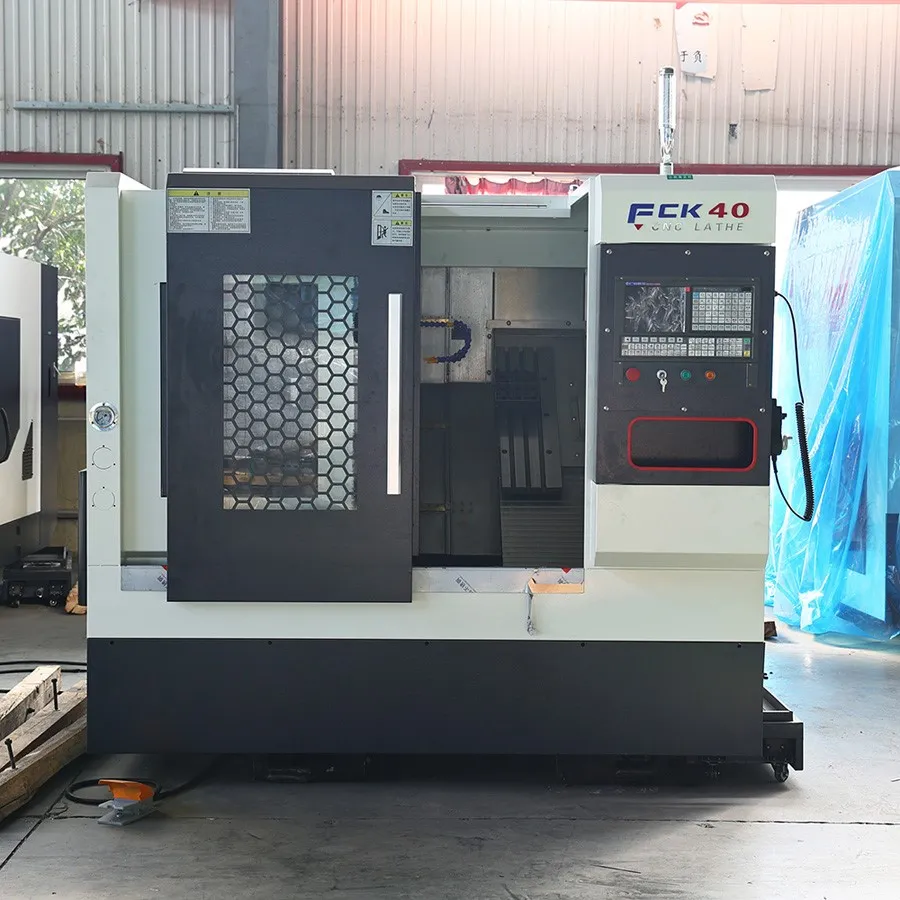

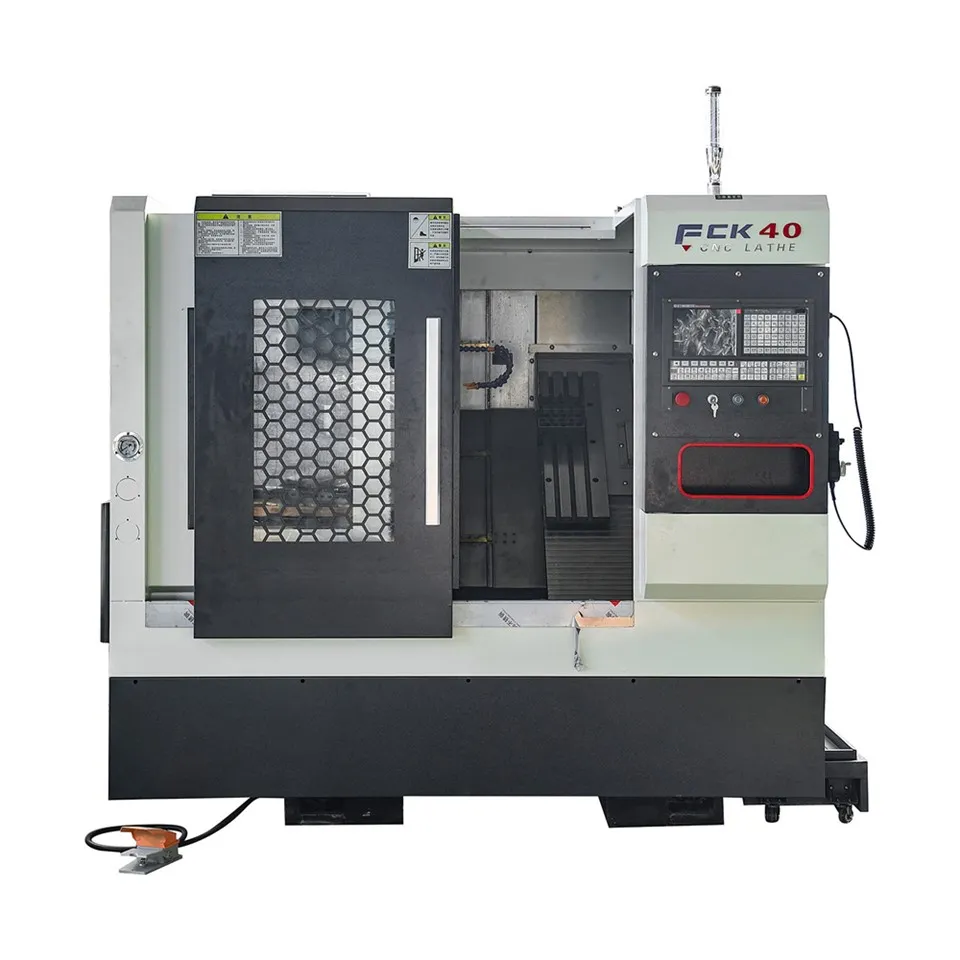

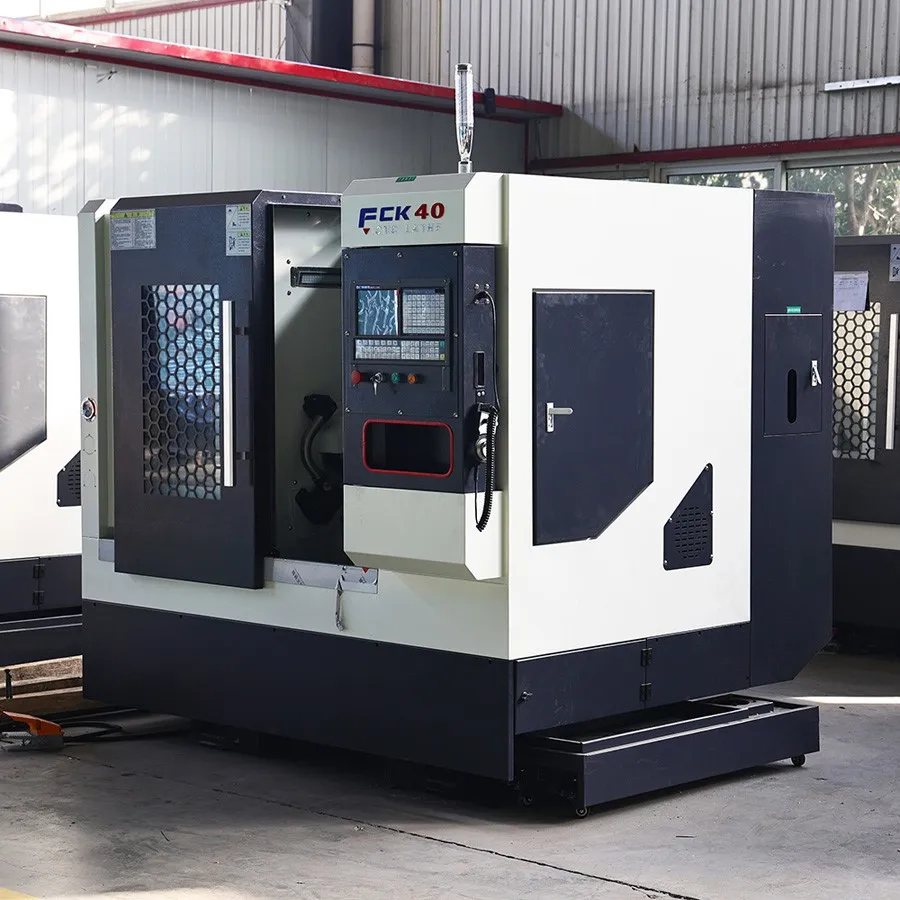

Le tour CNC à banc incliné FCK40 est un tour CNC de haute précision et robuste-conçu pour une coupe de métal efficace et précise. Doté d'une structure à banc incliné rigide, ce tour CNC offre une excellente stabilité, une excellente efficacité d'élimination des copeaux et une précision d'usinage, ce qui le rend idéal à la fois pour la production de masse et la fabrication de pièces de précision.

Équipé d'un moteur de broche puissant, d'une tourelle-à grande vitesse et d'un système de commande CNC fiable, le tour à banc incliné CNC FCK40 garantit des performances fluides et une longue durée de vie. Sa conception compacte permet une utilisation efficace de l'espace au sol tout en conservant une rigidité et une capacité d'usinage élevées.

Cette machine est largement utilisée dans des industries telles que les pièces automobiles, les composants aérospatiaux, la fabrication de moules, l'ingénierie de précision et le travail des métaux en général. Il convient à l'usinage d'arbres, de manchons, de brides et de composants métalliques complexes nécessitant une coupe stable et précise.

Avec sa structure à haute rigidité, son système d'élimination des copeaux efficace et sa technologie CNC avancée, le tour CNC à banc incliné FCK40 offre des performances supérieures aux clients recherchant à la fois productivité et précision.

TOUR À LIT INCLINÉ CNC FCK4O FCKSO
Adopter une conception de lit incliné à 45 degrés
Équipé de guides linéaires Taiwan-de haute précision
Il existe des options pour le convoyeur à copeaux droit et arrière
L'unité de broche est divisée en types robustes-et haute-vitesse.
Equipé d'un joint à vis pré-étiré

Paramètres techniques

Principaux paramètres techniques	unité	FCK40	FCK50
Diamètre de tournage maximum	mm	Φ400	Φ560
Diamètre de rotation sur la plaque inférieure du porte-couteau	mm	Φ120	Φ440
Diamètre maximum de traitement	mm	400	Φ500
Durée maximale de traitement	mm	/	550
Diamètre maximum du matériau passant à travers la tige	mm	Φ40	Φ42
Méthode de serrage de la pièce	N/A	Pince à ressort	Mandrin hydraulique de 10 pouces
Plage de vitesse de broche principale	Régime	En option 100-3000 (unité de broche ordinaire) 100-4000 (unité de broche de précision)	35-5000
Spécification de l'extrémité de la broche	N/A	A2-5	A2-5
Diamètre traversant de la broche-trou	mm	/	Φ56
Vitesse de déplacement rapide sur l'axe X-	m/min	24m(3210)	24 m(4 010) -THK
Vitesse de déplacement rapide sur l'axe Y-	m/min	24m(3210)	24 m(4 010) -THK
Quantité de mouvement sur l'axe X-	mm	800	280
Déplacement de l'axe Z-	mm	420	550
Précision de positionnement répété X/Y	mm	0.003	0.003
Roulements d'arbre principal	N/A	/	NN3018KMP5(CSC)la Grande Muraille NN3020KMP5(CSC)la Grande Muraille BTM100B/P5DB(CSC)la Grande Muraille
Roulement de tige à vis	N/A	/	2562
Forme de tour à couteaux	N/A	Couteau à rangée	Tourelle servo 8 positions ou 12 positions 80 12 postes de travail 80 tourelle de puissance Tourelle motorisée à 12 stations sur axe Y-
Outil de tournage externe	mm	/	Φ25
Diamètre maximum de l'outil d'alésage	mm	/	Φ 32 (tourelle servo)/Φ 40 (tourelle motorisée)
Spécifications de la lame	mm	20	/
Nombre maximum de couteaux autorisés	pièces	9 (peut accueillir 63 tourelles)	/
Course maximale de la poupée mobile	mm	/	450
Diamètre du cylindre de contre-pointe	mm	/	Φ50
Trou conique de la poupée mobile	N/A	/	Mo style 5
Mode de fonctionnement du siège arrière	N/A	/	Vis de cylindre d'huile 3210
Convoyeur à copeaux	N/A	/	Rangée latérale ou arrière
Moteur principal servo	KW	/	5.5/7.5/11
Taille de la machine	mm	210014501850	La mesure réelle prévaudra
Hauteur du pied du lit au centre de la broche	mm	990	/
Poids de la machine	KG	Vers 1500	Environ 3500

Nos produits

Le tour à lit incliné CNC est principalement utilisé pour le traitement des métaux et la fabrication de pièces de précision. Grâce à leur efficacité, leur précision et leur flexibilité élevées, ils sont largement utilisés dans diverses industries telles que l'aérospatiale, l'automobile, l'électronique et la santé.

FAQ

Q1 : Peut-il être personnalisé pour nous sur demande ?

A1 : Oui, nous avons une équipe technique professionnelle pour répondre à vos besoins.

Q2 : Êtes-vous un fabricant ou une société commerciale ?

A2 : Nous sommes des fabricants.

Q3 : Dans quel domaine le produit est-il utilisé ?

A3 : Les produits sont largement utilisés dans divers scénarios de traitement de précision tels que l'aviation, l'aérospatiale, les trains à grande vitesse-, les automobiles, les moteurs, les ascenseurs, les instruments de précision, les matériaux en graphite, les machines agricoles, les moteurs, etc.

Q4 : Quelles pièces peuvent être traitées par ce produit ?

A4 : Il peut traiter des pièces automobiles telles que des moyeux automobiles, des tambours de frein, des disques de frein et des embrayages.

Q5 : Êtes-vous en stock ?

A5 : Il est en stock, selon le modèle d'équipement que vous choisissez.

Q6 : Qu’en est-il du délai de livraison pour la production de masse ?

A6 : Le délai sera déterminé en fonction de la quantité de produits spécifiques commandés.

Q7 : À propos du prix ?

A7 : Tous les produits sont vendus directement par le fabricant et fabriqués dans notre propre usine, éliminant le besoin de liens intermédiaires et livrés directement aux clients. assurance qualité. Le prix spécifique est soumis au devis réel. Le prix est soumis au devis réel.

Q8 : Quel est le MOQ pour votre production ?

A8 : La commande minimum est d’un ensemble.

Q9 : Combien de temps faudra-t-il pour expédier ?

A9 : Environ 7 à 10 jours, le délai spécifique dépend de la situation réelle.
